焊接钢管

　　焊接钢管是通过焊接工艺将钢板或钢带卷制成管状并连接成整体的管材，具有生产效率高、成本低、规格灵活等优点，广泛应用于流体输送、结构工程、机械制造等领域。以下从分类、生产工艺、性能特点、应用领域、选型要点及常见问题等方面进行详细介绍：

　　一、焊接钢管的分类

　　按焊接工艺

　　高频直缝焊管(ERW)：通过高频电流加热钢板边缘至熔融状态，加压焊接，适用于小口径(Φ21.3-610mm)、薄壁(0.8-20mm)管材。

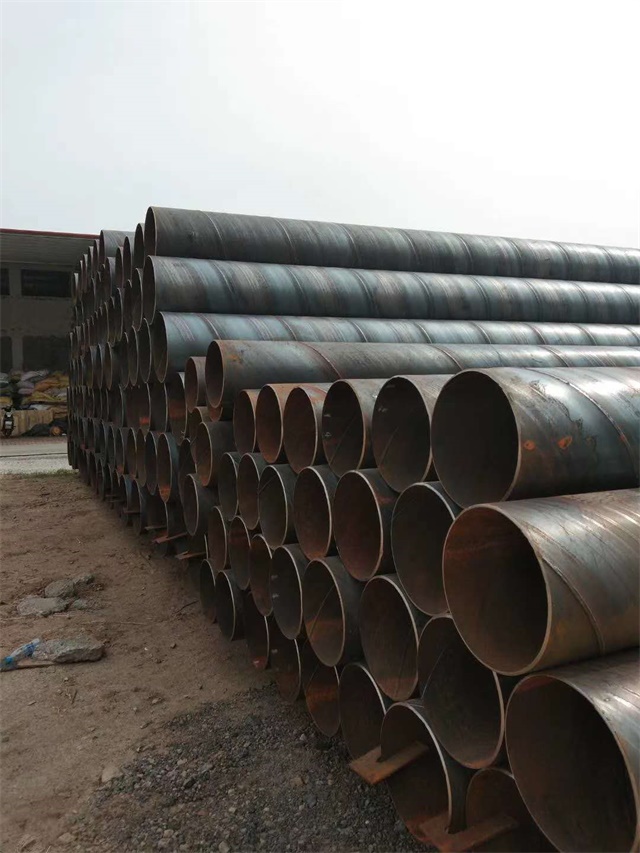

　　螺旋埋弧焊管(SSAW)：钢板以螺旋角成型，埋弧焊连续焊接，适用于大口径(Φ219-3020mm)、中厚壁(4-25mm)管材。

　　直缝埋弧焊管(LSAW)：钢板预弯后对接，埋弧焊焊接，适用于高压、厚壁(10-60mm)管材，如油气输送管线。

　　激光焊管：利用激光束熔化钢板边缘，焊接速度快、精度高，适用于精密管材(如汽车排气管)。

　　按用途

　　流体输送用焊管：输送水、燃气、石油等介质，需符合压力、耐腐蚀性要求。

　　结构用焊管：用于建筑、桥梁、塔架等结构工程，需满足强度、韧性要求。

　　低压流体输送用镀锌焊管：表面镀锌防腐，用于给水、消防等低压系统。

　　机械结构用焊管：用于液压支架、起重机等机械部件，需承受动态载荷。

　　按材质

　　碳钢焊管：如Q195、Q235，成本低，适用于一般用途。

　　低合金焊管：如Q345、X70，强度高，适用于高压、大跨度结构。

　　不锈钢焊管：如304、316L，耐腐蚀性强，适用于化工、食品等领域。

　　二、生产工艺流程

　　原料准备

　　选用热轧或冷轧钢板/钢带，化学成分需符合标准(如GB/T 700《碳素结构钢》、GB/T 1591《低合金高强度结构钢》)。

　　钢板需进行表面检查(如除锈、油污清理)，确保焊接质量。

　　成型工艺

　　ERW焊管：钢板经成型机弯曲成管状，边缘对齐后通过高频感应线圈加热至熔融状态，加压焊接。

　　SSAW焊管：钢板以螺旋角(通常为15°-75°)连续成型，埋弧焊焊接，焊缝呈螺旋状。

　　LSAW焊管：钢板预弯成U型或O型，对接后采用埋弧焊焊接，焊缝为直缝。

　　焊缝处理

　　热处理：焊缝需进行在线或离线热处理(如正火、回火)，消除焊接应力，改善组织性能。

　　扩径：对大口径焊管进行机械扩径，提高尺寸精度和圆度。

　　检测与质量控制

　　无损检测：超声波探伤(UT)、X射线探伤(RT)检测焊缝内部缺陷(如气孔、裂纹)。

　　力学性能测试：拉伸试验、弯曲试验、冲击试验验证强度、韧性和塑性。

　　尺寸检验：外径、壁厚、椭圆度、直线度等需符合标准(如API 5L、GB/T 9711)。

　　水压试验：对流体输送用焊管进行压力测试，确保密封性。

　　三、性能特点

　　生产效率高

　　焊接工艺可实现连续生产，日产量可达数百吨，远高于无缝钢管。

　　规格灵活

　　可生产口径从Φ21.3mm到Φ3020mm、壁厚从0.8mm到60mm的管材，满足多样化需求。

　　成本低

　　原料利用率高(可达90%以上)，且焊接工艺能耗低于无缝钢管轧制工艺。

　　焊缝性能可控

　　通过优化焊接参数(如电流、电压、焊接速度)和热处理工艺，可确保焊缝与母材性能一致。

　　耐腐蚀性

　　碳钢焊管需通过镀锌、涂塑或防腐涂层(如3PE、环氧煤沥青)提高耐腐蚀性;不锈钢焊管本身具有优异耐蚀性。

　　四、应用领域

　　石油天然气输送

　　长输管线(如西气东输工程)采用X70、X80级螺旋或直缝埋弧焊管，承受高压、耐腐蚀。

　　建筑与结构工程

　　钢结构框架、桥梁、塔架等采用Q345低合金焊管，实现高强度与轻量化。

　　机械制造

　　液压支架、起重机、挖掘机等设备采用机械结构用焊管，承受动态载荷。

　　化工与海洋工程

　　输送腐蚀性介质(如酸、碱、盐水)采用不锈钢焊管或内衬防腐涂层的碳钢焊管。

　　市政工程

　　给水、排水、燃气管道采用镀锌焊管或涂塑焊管，满足卫生与耐久性要求。

　　车辆制造

　　汽车车架、挂车底盘采用高强度焊管，减轻重量并提高燃油效率。

　　五、选型要点

　　压力与温度

　　根据设计压力选择钢级(如Q235、Q345、X70)，高温环境需考虑材料蠕变强度。

　　腐蚀性

　　潮湿或腐蚀性环境需选择不锈钢焊管或增加防腐涂层(如3PE、环氧粉末)。

　　低温韧性

　　寒冷地区需选择冲击韧性符合要求的钢种(如-40℃冲击功≥34J)。

　　焊接工艺

　　小口径、薄壁管优先选择ERW焊管;大口径、厚壁管选择SSAW或LSAW焊管。

　　标准与认证

　　国内项目需符合GB/T 3091《低压流体输送用焊接钢管》、GB/T 9711《石油天然气工业管线输送系统用钢管》等标准;出口项目需符合API 5L、ASTM A53等国际标准。

　　六、常见问题与解决方案

　　焊缝裂纹

　　原因：焊接参数不当(如电流过大、冷却速度过快)、母材含碳量过高、焊缝杂质过多。

　　解决方案：优化焊接工艺(如预热、后热)、选用低碳当量钢种、加强焊缝清理。

　　尺寸偏差

　　原因：成型辊磨损、焊接变形、定径机调整不当。

　　解决方案：定期更换成型辊、增加焊缝热处理工序、优化定径机参数。

　　耐腐蚀性不足

　　原因：涂层厚度不均、焊缝区域未处理、环境腐蚀性超预期。

　　解决方案：采用3PE涂层、对焊缝进行喷砂处理、增加阴极保护系统。

　　焊缝强度不足

　　原因：焊接热输入不足、焊缝金属成分偏差。

　　解决方案：调整焊接参数(如增加电流、降低速度)、严格控制母材与焊材化学成分。

　　七、典型案例

　　中俄东线天然气管道

　　采用X80级螺旋埋弧焊管，管径1422mm，壁厚21.4mm，设计压力12MPa，全长5111公里，是国内首条大规模采用X80钢级的管道。

　　港珠澳大桥

　　桥墩钢管桩采用Q390低合金直缝焊管，直径2.5m，壁厚40mm，需承受海水腐蚀与船舶撞击，通过防腐涂层与阴极保护实现120年设计寿命。

　　国家体育场(鸟巢)

　　钢结构采用Q460高强度焊管，通过优化焊接工艺确保焊缝性能与母材一致，实现大跨度结构安全。

　　八、市场趋势与技术创新

　　高强度化

　　开发X100、X120级超高强度焊管，进一步降低管线建设成本。

　　耐腐蚀技术

　　研发双金属复合焊管(如不锈钢内衬碳钢)、非金属涂层焊管，延长使用寿命。

　　智能化生产

　　应用工业互联网技术，实现焊接参数实时监控、质量追溯，提高生产效率。

　　绿色制造

　　推广短流程工艺(如连铸连轧直接成管)，减少能耗与排放。
